Bạn muốn có bản vẽ CAD đầy đủ cho nhà thờ họ mà không mất phí? Bài viết này cung cấp định nghĩa chi tiết về “full bản vẽ CAD nhà thờ họ”, liệt kê các thành phần quan trọng, giới thiệu các website và cộng đồng uy tín để tải miễn phí, đồng thời hướng dẫn kiểm tra, chuẩn bị file trước khi dùng. Ngoài ra, chúng tôi cũng chia sẻ những lưu ý pháp lý và cách tùy chỉnh bản vẽ sao cho phù hợp với dự án thực tế của bạn.
Bản vẽ CAD đầy đủ nhà thờ họ là gì và bao gồm những phần nào?
Full bản vẽ CAD nhà thờ họ là bộ hồ sơ thiết kế điện tử bao gồm mọi chi tiết kiến trúc, kết cấu và trang trí, được lưu ở định dạng DWG hoặc DXF, dùng để triển khai xây dựng hoặc sửa đổi.
Các thành phần chính của bộ file này được sắp xếp thành các lớp (layer) riêng biệt, giúp người dùng dễ dàng bật/tắt, chỉnh sửa và xuất bản. Dưới đây là những phần không thể thiếu:
Mặt bằng kiến trúc và bố trí không gian chính
Mặt bằng kiến trúc mô tả vị trí các gian, hành lang, phòng thờ, lối vào và sân trước, cung cấp cái nhìn tổng quan về quy hoạch nội thất.
Có thể bạn quan tâm: Tải Miễn Phí Bản Vẽ Cad Nhà Thờ Họ: Hướng Dẫn Chọn Kích Thước, Phong Cách Và Cách Sử Dụng Cho Kiến Trúc Sư & Người Làm Việc
- Gian chính: Nơi đặt bàn thờ, thường có chiều cao và diện tích lớn để tạo không gian linh thiêng.
- Hành lang: Kết nối gian với các khu vực phụ như phòng lễ, phòng sinh hoạt.
- Phòng thờ phụ: Dùng cho các nghi lễ nhỏ hoặc lưu trữ đồ thờ.
- Lối vào: Thường có cổng sắt hoặc cổng gỗ, hướng ra sân trước.
- Sân trước: Không gian mở cho lễ hội, thường được bố trí với cột đá hoặc cây xanh.

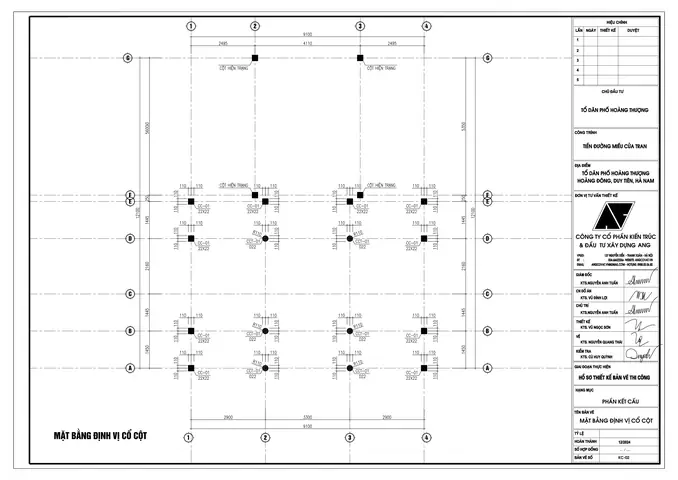

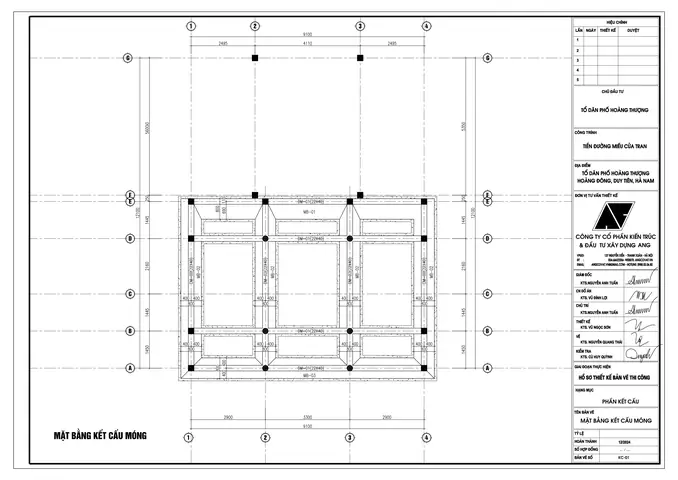

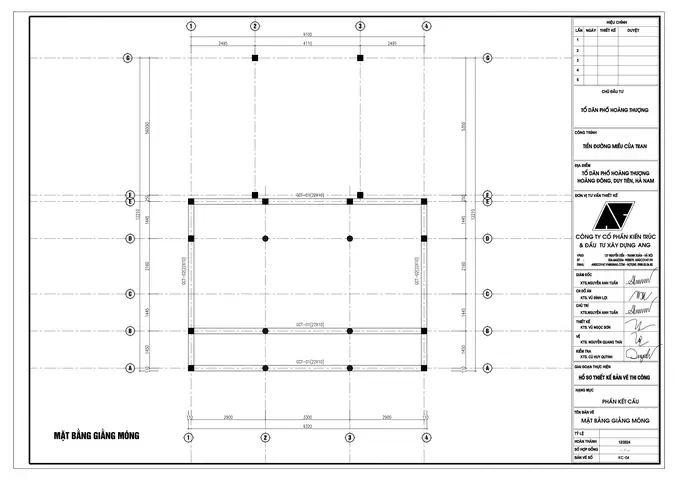

Bản vẽ kết cấu và chi tiết móng
Bản vẽ kết cấu mô tả các lớp móng, cột, dầm và hệ thống chịu lực, cho phép nhà thầu xác định vật liệu và phương pháp thi công phù hợp.
- Móng nền: Thông thường là móng cốt thép bê tông, có độ sâu tùy vào địa chất.
- Cột và dầm: Có thể là cột gỗ chịu lực (đối với nhà thờ truyền thống) hoặc cột bê tông cốt thép (đối với công trình hiện đại).
- Kết cấu mái: Được thiết kế để chịu tải trọng gió và trọng lực, thường có khung gỗ hoặc khung thép.

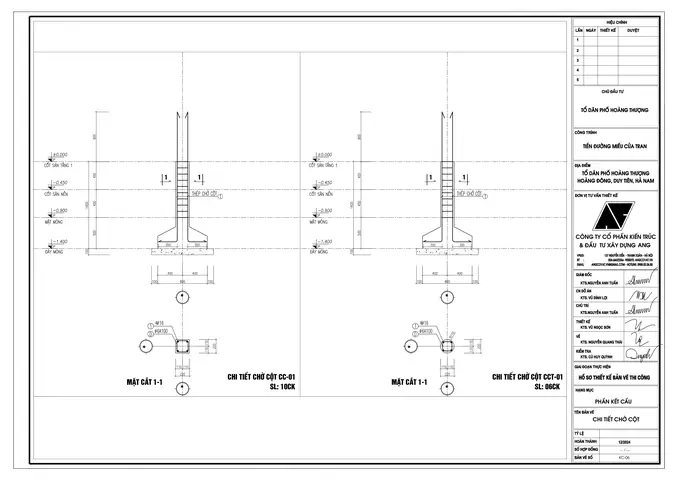

- Chi tiết mối nối: Ghi rõ cách nối cột-dầm, móng-dầm, giúp giảm rủi ro trong quá trình thi công.
Các nguồn tải miễn phí bản vẽ CAD nhà thờ họ đáng tin cậy
Có nhiều nguồn cung cấp bản vẽ CAD miễn phí, nhưng chỉ một số trang thực sự đáng tin và cung cấp file chất lượng. Dưới đây là danh sách các nguồn phổ biến, kèm mô tả ngắn về nội dung và định dạng file.
Cách tìm và tải file CAD từ Pinterest
Có thể bạn quan tâm: Tải Miễn Phí Bản Vẽ Autocad Nhà Thờ Họ – Hướng Dẫn Chi Tiết, Nguồn Tải Và Lưu Ý Quan Trọng
Pinterest là kho hình ảnh và tài liệu thiết kế phong phú; bạn có thể tìm kiếm bản vẽ CAD nhà thờ họ bằng cách:
- Sử dụng từ khóa: Gõ “CAD house temple plan free DWG”, “bản vẽ CAD nhà thờ họ” hoặc “free temple dwg”.
- Lọc board: Chọn các board chuyên về kiến trúc truyền thống hoặc CAD.
- Kiểm tra mô tả: Đọc phần mô tả để xác nhận định dạng (DWG/DXF) và kích thước.
- Tải file: Nhấp vào link tải hoặc vào trang web gốc được đề cập trong mô tả.
Lưu ý: Đảm bảo kiểm tra tính hợp pháp của file và ghi nguồn nếu có yêu cầu bản quyền.
Tải bản vẽ từ các trang chuyên ngành (Filethietke, Angcovat, Cadfull)
Các trang chuyên ngành cung cấp kho lưu trữ lớn các bản vẽ CAD kiến trúc, trong đó có nhà thờ họ.
| Trang web | Nội dung chính | Định dạng | Cách tải |
|---|---|---|---|
| Filethietke.vn | Bộ sưu tập bản vẽ nhà thờ, chùa, đình | DWG, DXF | Đăng ký tài khoản → Tải ngay |
| Angcovat.com | Bản vẽ chi tiết móng, kết cấu gỗ | DWG | Đăng nhập → Chọn “Download” |
| Cadfull.com | Thư viện CAD miễn phí đa dạng | DWG, DXF | Tìm kiếm → Nhấn “Free Download” |
Khi tải, hãy chú ý đến kích thước file (thường từ 2–10 MB) và đảm bảo phần mềm mở file tương thích (AutoCAD, DraftSight, FreeCAD).
Có thể bạn quan tâm: Bánh Chuối Nhà Thờ Hàng Bột: Địa Chỉ, Giờ Mở Cửa Và Cách Tìm Nhanh
Cách kiểm tra và chuẩn bị bản vẽ CAD trước khi dùng
Sau khi tải về, việc kiểm tra và chuẩn bị bản vẽ là bước quan trọng để tránh lỗi trong quá trình thiết kế hoặc thi công.
Xác nhận tỷ lệ và kích thước thực tế
Bạn cần xác nhận rằng bản vẽ được lưu ở tỷ lệ chuẩn (thường 1:100) và các kích thước thực tế khớp với yêu cầu dự án.
- Lệnh “MEASURE”: Trong AutoCAD, gõ
MEASURE→ Chọn đối tượng → Nhập độ dài thực tế → Kiểm tra kết quả. - Kiểm tra các phần quan trọng: Độ dài gian, chiều cao mái, độ dày tường và độ rộng cột. Nếu có sai lệch, sử dụng lệnh
SCALEđể điều chỉnh.
Sắp xếp và gỡ bỏ lớp không cần thiết
Có thể bạn quan tâm: Biểu Tình Tại Nhà Thờ Đức Bà: Lịch Sử, Nguyên Nhân Và Hậu Quả Pháp Lý
Các bản vẽ thường chứa nhiều lớp không liên quan (ví dụ: lớp chú thích, lớp mẫu). Để tối ưu, thực hiện:
- Tắt/ẩn layer: Mở “Layer Manager”, bỏ tick các lớp không cần.
- Gộp lớp liên quan: Chọn các lớp như “Walls”, “Foundations” và dùng lệnh
LAYMRGđể hợp nhất. - Xóa layer rỗng: Kiểm tra và xóa các layer không chứa đối tượng (
PURGE).
Sau khi hoàn thành, lưu bản vẽ dưới tên mới để bảo toàn bản gốc.
Những lưu ý pháp lý và cách tùy chỉnh bản vẽ cho dự án của bạn
Sử dụng bản vẽ CAD miễn phí không đồng nghĩa với việc không cần quan tâm đến bản quyền và việc tùy chỉnh. Dưới đây là các hướng dẫn cần thiết.
Quy định bản quyền và cách ghi công khi sử dụng bản vẽ miễn phí
Bản vẽ miễn phí thường đi kèm với giấy phép Creative Commons (CC). Hai loại phổ biến:
- CC BY: Yêu cầu ghi nguồn (tên tác giả, link) khi sử dụng, cho phép chỉnh sửa và thương mại.
- CC NC: Cho phép sử dụng phi thương mại, không được bán lại hoặc dùng cho dự án có lợi nhuận.
Khi sử dụng, hãy đặt ghi chú “Source: Tên trang – Author: Tên tác giả” trong phần chú giải (annotation) của bản vẽ hoặc tài liệu dự án.
Điều chỉnh kích thước gian và khuôn viên cho đất đai thực tế
Nếu diện tích đất của bạn khác so với bản vẽ gốc, thực hiện các bước sau:
- Xác định tỉ lệ mới: Dùng lệnh
SCALEvới tỷ lệ tính toán dựa trên một kích thước tham chiếu (ví dụ: chiều dài gian thực tế). - Cập nhật các lớp liên quan: Đảm bảo các lớp “Boundary”, “Landscape” cũng được thay đổi đồng thời.
- Tính lại diện tích: Sử dụng lệnh
AREAđể kiểm tra tổng diện tích sau khi thay đổi.
Thay đổi họa tiết trang trí phù hợp phong thủy
Nhà thờ họ thường có các họa tiết truyền thống như hoa văn rồng, nơ, hoặc các biểu tượng tôn giáo. Để tùy chỉnh:
- Chọn họa tiết: Tìm file DWG của họa tiết trên các thư viện miễn phí (ví dụ: “Vietnamese temple patterns DWG”).
- Chèn vào bản vẽ: Dùng lệnh
INSERT→ Đặt vào vị trí mong muốn (trên mái, cột hoặc cửa). - Kiểm tra hướng nhà: Đảm bảo họa tiết đặt ở phía Bắc hoặc Đông để phù hợp với phong thủy truyền thống.
In ấn và xuất file PDF cho trình bày với nhà thầu
Sau khi hoàn thiện, xuất bản vẽ sang PDF giúp truyền đạt thông tin rõ ràng cho nhà thầu.
- Thiết lập layout: Mở “Page Setup”, chọn kích thước giấy (A1/A2) và tỷ lệ in (1:100).
- Thêm chú thích: Đặt các textbox mô tả vật liệu, màu sơn, và yêu cầu kỹ thuật.
- Xuất PDF: Dùng lệnh
EXPORTPDF→ Chọn các viewport cần in → Lưu file.
PDF cuối cùng nên bao gồm bảng mô tả tóm tắt các lớp, kích thước và nguồn gốc bản vẽ để nhà thầu dễ dàng tham khảo.
